Как фланец дроссельной заслонки взаимодействует с другими компонентами системы управления потоком?

В сложном мире систем управления потоком фланец дроссельной заслонки играет ключевую и многогранную роль. Как надежный поставщик фланцев с диафрагмами, я лично был свидетелем того, как эти компоненты взаимодействуют с различными элементами в системе управления потоком, и я рад поделиться этими знаниями с вами.

Понимание основ фланцевого отверстия

Прежде чем углубляться в его взаимодействие, давайте кратко разберемся, что такое фланец дроссельной заслонки. Фланец с диафрагмой — это тип фланца, используемый в трубопроводах для измерения скорости потока жидкостей. Он содержит диафрагму, которая представляет собой тонкую пластину с точно обработанным отверстием в центре. Когда жидкость проходит через это отверстие, происходит падение давления, и, измеряя эту разницу давлений, можно точно определить скорость потока.

Взаимодействие с трубами

Наиболее фундаментальное взаимодействие фланца дроссельной заслонки происходит с трубами системы регулирования расхода. Фланец с отверстием предназначен для крепления болтами к концам двух труб, создавая надежное и герметичное соединение. Это соединение имеет решающее значение для поддержания целостности потока жидкости. Фланец должен быть правильно выровнен по отношению к трубам, чтобы обеспечить центрирование диафрагмы в трубопроводе. Любое несоосность может привести к неточным измерениям расхода и потенциальной утечке.

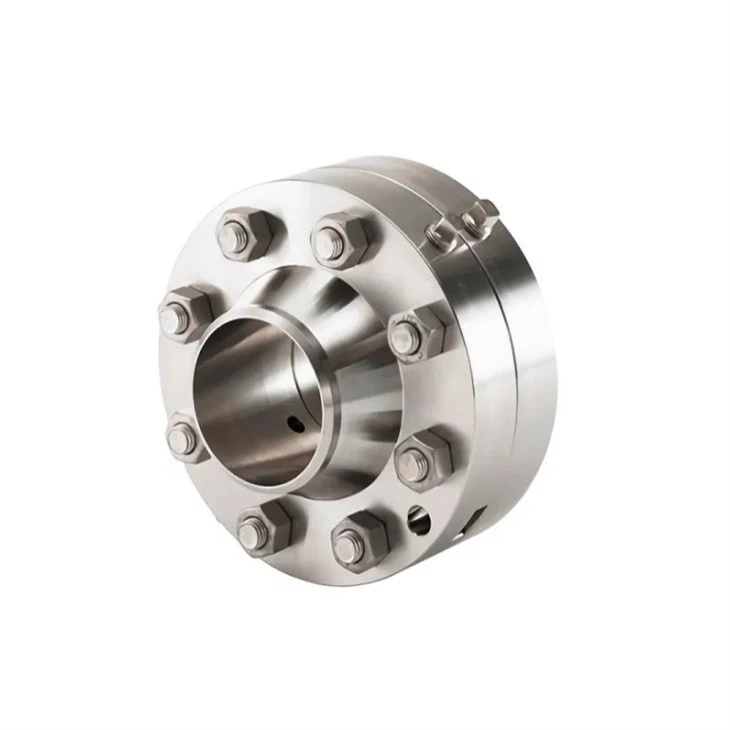

Материал фланца дроссельной заслонки также должен быть совместим с материалом трубы. Например, если вы используете трубы из нержавеющей стали,Фланцы с отверстиями из нержавеющей сталибудет идеальным выбором. Они обладают превосходной коррозионной стойкостью, что важно при работе с агрессивными жидкостями. Такая совместимость обеспечивает долговечное и надежное соединение между фланцем и трубами, снижая риск отказов из-за разрушения материала.

Взаимодействие с клапанами

Клапаны являются еще одним важным компонентом системы управления потоком и тесно взаимодействуют с фланцами дроссельных отверстий. Клапаны используются для управления потоком жидкостей путем открытия, закрытия или дросселирования трубопровода. Когда клапан открывается или закрывается, это влияет на давление и скорость потока жидкости, проходящей через фланец отверстия.

Например, когда клапан внезапно закрывается, это может вызвать скачок давления перед клапаном. Этот скачок давления может повлиять на фланец и диафрагму. Фланец дроссельной заслонки должен выдерживать такие колебания давления, не деформируясь и не разрушаясь. Некоторые усовершенствованные системы управления потоком предназначены для использования клапанов в сочетании с фланцами диафрагмы для точного регулирования скорости потока. Регулируя положение клапана на основе измерений расхода, полученных от фланца дроссельной заслонки, операторы могут поддерживать постоянный и желаемый расход.

Взаимодействие с датчиками давления

Датчики давления необходимы для измерения падения давления на диафрагме. Они соединяются с фланцем диафрагмы через штуцеры для измерения давления, которые представляют собой небольшие отверстия, просверленные во фланце с обеих сторон диафрагмы. Датчик давления измеряет разницу давления между входной и выходной сторонами диафрагмы и преобразует ее в электрический сигнал.

Этот электрический сигнал затем может быть отправлен в систему управления, где он используется для расчета расхода. Точность датчика давления имеет решающее значение для получения надежных измерений расхода. Фланец дроссельной заслонки должен быть спроектирован таким образом, чтобы обеспечить стабильные и точные показания давления для датчика давления. Любая утечка или засор в кранах давления может привести к неточным измерениям давления и, как следствие, к неверным расчетам расхода.

Взаимодействие с расходомерами

Помимо самой диафрагмы, в системе регулирования расхода в сочетании с диафрагменными фланцами могут использоваться другие расходомеры. Эти расходомеры могут предоставить дополнительную информацию о потоке жидкости, такую ​​как скорость, температура и плотность.

Например, ультразвуковые расходомеры можно использовать для измерения скорости жидкости в трубопроводе. Объединив данные ультразвукового расходомера с расходом, рассчитанным по фланцу дросселя, можно получить более полное представление о потоке жидкости. Эти объединенные данные можно использовать для оптимизации системы управления потоком, повышения эффективности и обнаружения любых потенциальных проблем, таких как утечки или засоры.

Взаимодействие с системами управления

Данные, полученные от фланца дроссельной заслонки и связанных с ним компонентов, таких как датчики давления и расходомеры, отправляются в систему управления. Система управления использует эти данные для принятия решений и корректировки работы системы управления потоками.

Например, если скорость потока слишком высока, система управления может отправить сигнал клапану на частичное закрытие, снижая скорость потока. И наоборот, если скорость потока слишком низкая, клапан можно открыть дальше. Фланец диафрагмы выступает в качестве основного источника информации для системы управления, позволяя ей поддерживать желаемые условия потока в трубопроводе.

Влияние свойств жидкости

Свойства жидкости, протекающей через фланец дроссельной заслонки, также оказывают существенное влияние на ее взаимодействие с другими компонентами. Например, жидкости с высокой вязкостью могут вызвать более высокий перепад давления на диафрагме по сравнению с жидкостями с низкой вязкостью. Это означает, что фланец дроссельной заслонки и связанные с ним компоненты, такие как датчики давления, должны точно выдерживать различные перепады давления.

Коррозионные жидкости также могут создавать проблемы. Как упоминалось ранее, решающее значение имеет выбор правильного материала для фланца дроссельной заслонки, например, нержавеющей стали. Кроме того, коррозия может повлиять на саму диафрагму, со временем изменяя ее форму и размер. Это может привести к неточным измерениям расхода, поэтому для обеспечения точной работы необходимы регулярные проверки и техническое обслуживание фланца и пластины дросселя.

Техническое обслуживание и осмотр

Для обеспечения правильного взаимодействия фланца дроссельной заслонки с другими компонентами системы регулирования расхода необходимы регулярное техническое обслуживание и осмотр. Диафрагму следует осмотреть на наличие признаков износа, коррозии или повреждений. Краны давления следует проверить на предмет засорения, а болты, крепящие фланец к трубам, следует затянуть с правильным моментом затяжки.

Любые проблемы, выявленные в ходе проверки, следует решать незамедлительно, чтобы предотвратить сбои и обеспечить постоянную точность измерений расхода. Регулярная калибровка датчиков давления и других измерительных устройств также необходима для поддержания их точности.

Заключение

В заключение отметим, что фланец диафрагмы является центральным компонентом системы управления потоком, взаимодействующим с трубами, клапанами, датчиками давления, расходомерами и системами управления. Его правильное функционирование имеет решающее значение для точного измерения расхода и эффективной работы всей системы. Как поставщик фланцев с диафрагмами, мы понимаем важность предоставления высококачественной продукции, способной выдерживать суровые условия различных приложений регулирования расхода.

Если вы ищете надежные фланцы с диафрагмой или вам нужна дополнительная информация о том, как они могут вписаться в вашу систему управления потоком, мы приглашаем вас обсудить вопросы закупок. Наша команда экспертов готова помочь вам найти лучшие решения для ваших конкретных потребностей.

Ссылки

• Миллер, Р.В. (1996). Справочник по измерению расхода. МакГроу - Хилл.
• Спитцер, Д.В. (2001). Измерение расхода: Практические руководства по измерению и контролю. ISA — Общество приборов, систем и автоматизации.
