В чем разница между фланцем трубы с резьбой и накладным фланцем трубы?

В сфере трубопроводных систем фланцы играют решающую роль в соединении труб, клапанов, насосов и другого оборудования для формирования целостной трубопроводной сети. Среди различных типов доступных фланцев фланцы для труб с резьбой и надвижные фланцы для труб являются двумя наиболее часто используемыми вариантами, каждый из которых имеет свои уникальные характеристики, преимущества и области применения. В качестве поставщикаРезьбовой фланец трубыЯ хорошо разбираюсь в различиях между этими двумя типами фланцев и могу предоставить ценную информацию, которая поможет вам принять обоснованное решение для ваших проектов трубопроводов.

Дизайн и структура

Наиболее очевидное различие между фланцами с резьбой и надвижными фланцами заключается в их конструкции и конструкции.

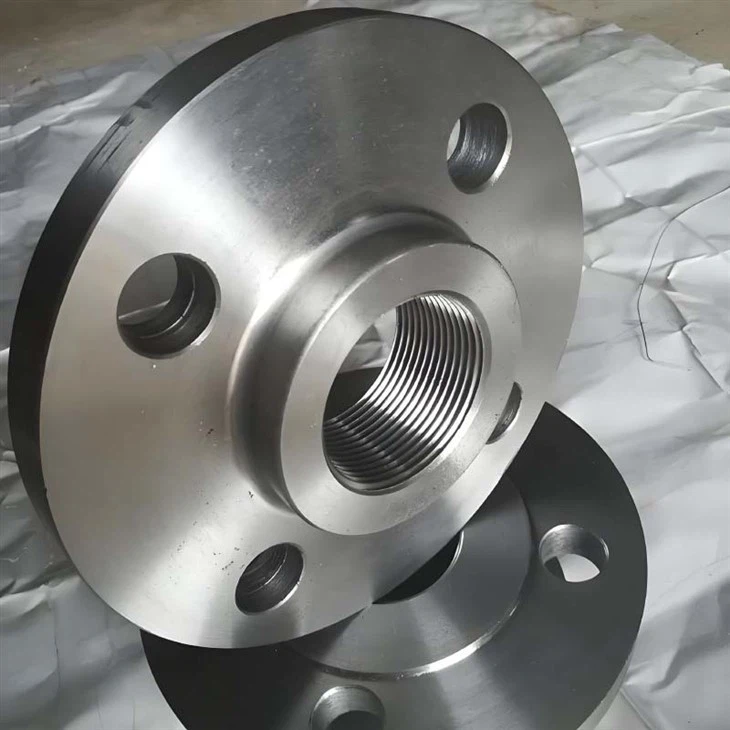

Фланец трубы с резьбой, как следует из названия, имеет внутреннюю резьбу, соответствующую внешней резьбе трубы. Это позволяет привинчивать фланец непосредственно к трубе без необходимости сварки. Резьба обеспечивает надежное соединение, а фланец легко устанавливается и снимается, что делает его пригодным для применений, где требуется частая разборка и повторная сборка. Резьбовые фланцы обычно используются в трубопроводных системах низкого давления и малого диаметра, например, в сантехнике, приборостроении и некоторых промышленных применениях.

С другой стороны, накидной фланец для трубы представляет собой плоский круглый диск немного большего диаметра, чем труба. Он имеет центральное отверстие, через которое вставляется труба. Затем фланец приваривается к трубе как по лицевой, так и по внутреннему диаметру. Сварка обеспечивает прочное и долговечное соединение, гарантируя целостность трубопроводной системы. Накидные фланцы обычно используются в системах среднего и высокого давления, например, в нефте- и газопроводах, химических заводах и объектах электроэнергетики.

Процесс установки

Процесс установки фланцев с резьбой и надвижных фланцев также существенно различается.

Установка фланца трубы с резьбой относительно проста и понятна. Во-первых, на конце трубы необходимо нарезать резьбу, соответствующую внутренней резьбе фланца. Затем фланец вручную навинчивается на трубу до плотного прилегания. Наконец, для дальнейшего затягивания фланца можно использовать гаечный ключ, чтобы обеспечить надлежащее уплотнение. Поскольку сварка не требуется, монтаж можно выполнить быстро и легко, без необходимости использования специального сварочного оборудования или квалифицированных сварщиков.

Напротив, установка надвижного фланца трубы требует больше времени и усилий. Сначала трубу необходимо отрезать до нужной длины и скосить конец. Затем фланец надевается на трубу и правильно выравнивается. Далее к трубе приваривается фланец как по торцу, так и по внутреннему диаметру. Процесс сварки требует специального оборудования и квалифицированных сварщиков, позволяющих обеспечить качественный сварной шов. После завершения сварки сварное соединение необходимо осмотреть на предмет его целостности.

Прочность и долговечность

Когда дело доходит до прочности и долговечности, надвижные фланцы для труб обычно имеют преимущество перед фланцами с резьбой.

Сварное соединение накидного фланца трубы обеспечивает прочное и долговечное соединение фланца с трубой. Это делает накидной фланец более устойчивым к высоким давлениям, вибрациям и термическим нагрузкам. В условиях высокого давления сварное соединение может предотвратить утечки и обеспечить безопасность и надежность трубопроводной системы. Кроме того, сварное соединение также обеспечивает лучшую устойчивость к коррозии, поскольку сварной шов можно защитить соответствующими покрытиями.

С другой стороны, резьбовое соединение фланца трубы с резьбой не такое прочное, как сварное. Резьба может быть повреждена или ослаблена со временем из-за вибрации, теплового расширения и сжатия или неправильной установки. Это может привести к протечкам и другим проблемам в системе трубопроводов. Однако в условиях низкого давления и малого диаметра резьбовое соединение фланца трубы с резьбой может обеспечить достаточную прочность и долговечность.

Расходы

Стоимость является еще одним важным фактором, который следует учитывать при выборе между фланцами труб с резьбой и надвижными фланцами труб.

Фланцы труб с резьбой обычно дешевле, чем надвижные фланцы труб. Это связано с тем, что процесс изготовления резьбовых фланцев проще и требует меньше материала. Кроме того, стоимость установки резьбовых фланцев также ниже, поскольку сварка не требуется. Однако в некоторых случаях экономия средств от использования резьбовых фланцев может быть компенсирована необходимостью более частого обслуживания и замены из-за относительно более слабого соединения.

С другой стороны, насадные фланцы для труб дороже, чем фланцы с резьбой. Это связано с тем, что процесс изготовления накидных фланцев более сложен и требует больше материала. Кроме того, стоимость установки накладных фланцев также выше, поскольку требуется сварка. Однако более высокая стоимость накладных фланцев часто оправдывается их превосходной прочностью, долговечностью и надежностью, особенно в условиях высокого давления и в критических условиях.

Приложения

Выбор между трубными фланцами с резьбой и надвижными фланцами также зависит от конкретных требований применения.

Фланцы труб с резьбой обычно используются в трубопроводных системах низкого давления и малого диаметра, например, в водопроводе, приборостроении и некоторых промышленных применениях. Они подходят для применений, где требуется частая разборка и сборка, например, при проведении работ по техническому обслуживанию и ремонту. Фланцы с резьбой также широко используются в тех случаях, когда сварка не допускается или нецелесообразна, например, на некоторых предприятиях по переработке продуктов питания и напитков.

Накидные фланцы труб обычно используются в системах среднего и высокого давления, например, в нефте- и газопроводах, химических заводах и объектах электроэнергетики. Они подходят для применений, где требуется прочное и постоянное соединение для обеспечения безопасности и надежности трубопроводной системы. Накидные фланцы также широко используются в тех случаях, когда система трубопроводов подвергается сильным вибрациям, термическим нагрузкам или агрессивным средам.

Заключение

В заключение отметим, что фланцы с резьбой для труб и надвижные фланцы для труб — это два разных типа фланцев со своими уникальными характеристиками, преимуществами и сферами применения. Выбор между этими двумя типами фланцев зависит от различных факторов, таких как требования к давлению и температуре трубопроводной системы, частота разборки и повторной сборки, условия установки и стоимость. В качестве поставщикаРезьбовой фланец трубы, я могу предоставить вам высококачественные фланцы с резьбой для труб, отвечающие вашим конкретным требованиям. Если вы не уверены, какой тип фланца лучше всего подходит для вашего применения, свяжитесь со мной для получения профессионального совета и рекомендаций. Я с нетерпением жду возможности обсудить ваши потребности в трубопроводах и помочь вам найти наиболее подходящее решение.

Ссылки

• ASME B16.5 — Трубные фланцы и фланцевые фитинги
• API 6A — Спецификация для устьевого оборудования и оборудования для рождественской елки
• ISO 7005 — Металлические фланцы для труб, клапанов, фитингов и аксессуаров.
